Инструкция по установке Thermomat LP под сухие финишные покрытия.
При установке Thermomat LP необходимо соблюдать следующие условия:
Нагревательный мат должен применяться согласно рекомендациям и подключение должно производиться стационарно.
Подключение должно производиться квалифицированным электриком.
Нагревательный мат не должен подвергаться механическому напряжению или растягиванию.

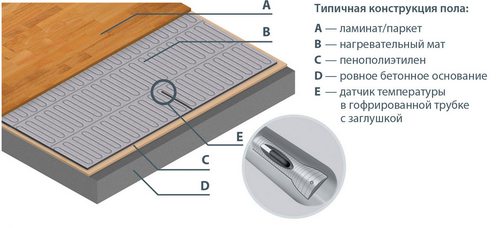

Основание, на которое укладывается подложка (пенополиэтилен) и мат, должно быть очищено от мусора и острых предметов и быть ровным.
Нагревательный мат должен быть заземлён в соответствии с действующими правилами ПУЭиСНиП.
Нагревательный мат запрещается укорачивать, удлинять или подвергать растяжению за соединительную муфту.
Не рекомендуется укладывать Thermomat LP при температуре ниже - 5° С.
Следует замерить сопротивление нагревательной жилы и сопротивление изоляции до, после установки нагревательного мата; до, после укладки ламината или паркетной доски. Омическое сопротивление нагревательного кабеля в холодном состоянии должно соответствовать указанному на этикетке Thermomat LP с допустимой погрешностью: -5% / +10%.
Thermomat LP не разрешается укорачивать, удлинять (наращивать).
Необходимо начертить план с указанием местоположения нагревательного мата, включая холодные соединительные провода, соединительную и концевую муфты, а также датчик температуры пола.
Важно следовать рекомендациям производителя ламината или паркетной доски, чтобы убедиться в том, что их можно применять в качестве покрытия при обогреве полов. Рекомендации производителя напольного покрытия по максимально допустимой температуре должны всегда соблюдаться и контролироваться с помощью терморегулятора Thermoreg.
Не устанавливайте на обогреваемой поверхности предметы, плотно соприкасающиеся своей поверхностью с полом и закрывающие доступ воздуха и возможность отвода тепла. Пример: мебель, встроенные шкафы.
Установка нагревательного мата Thermomat LP:

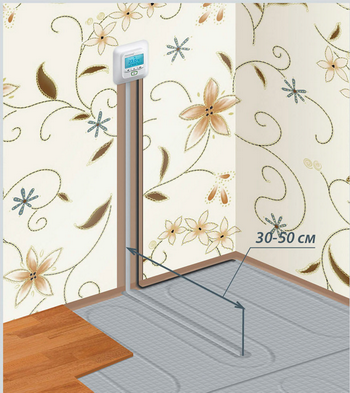

При необходимости вырубите штробу размером 20x20 мм в стене для укладки гофры с датчиком пола и холодного соединительного провода и отверстие под монтажную коробку для терморегулятора. В полу вырубите штробу размером 20x20 мм, в продолжение штробы на стене для укладки гофрированной трубки с датчиком пола от места установки терморегулятора с заходом на 30-50 см в зону обогрева.
Для объективного замера температуры пола заглушённый конец гофрированной трубки в зоне обогрева должен находиться под линиями кабеля на равном удалении от них.
Диаметр изгиба гофрированной трубки при переходе со стены на пол должен быть не менее 6 см. Гофрированная трубка используется только для датчика пола. На выровненный прогрунтованный пол укладывается подложка (пенополиэтилен) толщиной 3 мм, затем в подложке делается "окошко" в углублении над кончиком гофрированной трубки, "окошко" должно быть примерно равно ширине гофротрубки. Нагревательный мат Thermomat LP укладывается так, чтобы надпись «UP» была сверху, а надпись «DOWN» — снизу. При необходимости (например, при достижении стены или мест установки мебели) Thermomat LP можно поворачивать путем разрезания армированной фольги (не повреждая при этом кабель!) и продолжать укладку в другом направлении.
Thermomat LP укладывается сверху подложки по всей площади помещения, если площадь обогрева меньше общей площади помещения, то в местах, где не уложен нагревательный мат, укладывается еще один слой подложки (пенополиэтилен) толщиной 3 мм.
|
